西安绕城高速（北区）10kV电缆故障测试

服务时间：2018年12月9日

服务地点：西安绕城高速阿房宫收费站—六村堡收费站

服务内容：10kV高压电缆故障测试

服务过程：

我公司接到西安绕城高速北区电话，从阿房宫至六村堡收费站之间高压电缆出现故障，路灯大面积不亮，对过往车辆夜景行使造成很大的安全隐患，亟待解决。我们服务人员刻不容缓，快速抵达现场进行测试抢修。

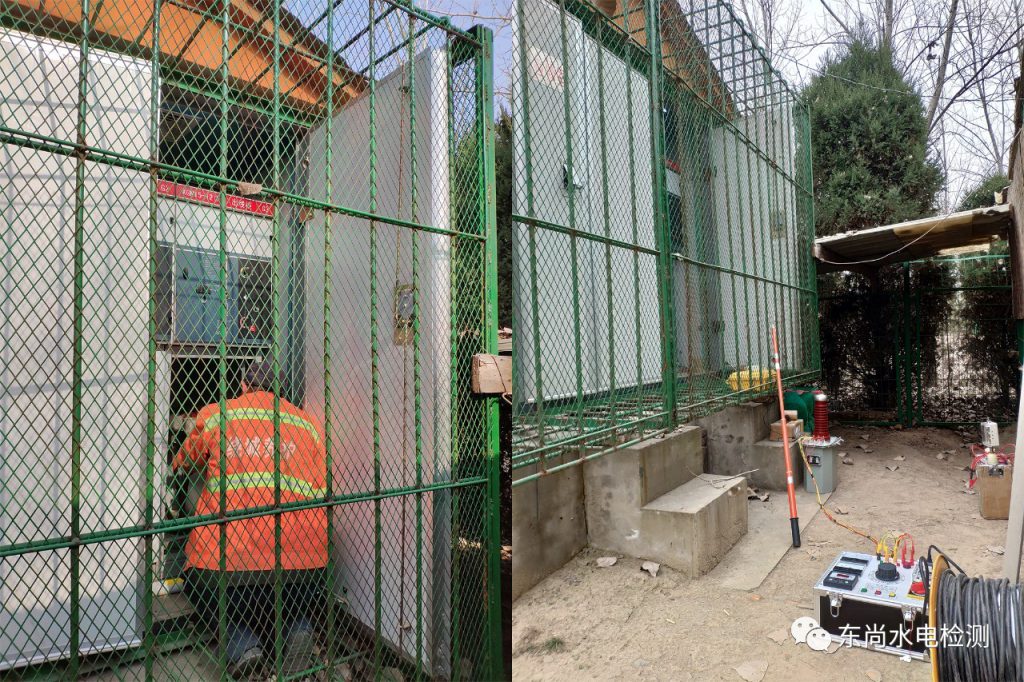

 北区一共有6个配电室，每个配电室相隔2公里，客户暂时无法确定故障点在哪两个配电室之间，因此先用高压摇表进行故障初步判断，摇得数据为：

1-2配电室之间AB相间为∞，BC相间为∞，AC相间为∞，ABC对地为∞；

2-3配电室之间AB相间为∞，BC相间为∞，AC相间为∞，ABC对地为∞；

3-4配电室之间AB相间为0，BC相间为0，AC相间为0，ABC对地为0；

4-5配电室之间AB相间为∞，BC相间为∞，AC相间为∞，ABC对地为∞；

5-6配电室之间AB相间为1M，BC相间为2M，AC相间为2M，ABC对地为1M；

判断出3-4配电室之间为主故障电缆，5-6配电室之间为疑似故障电缆。

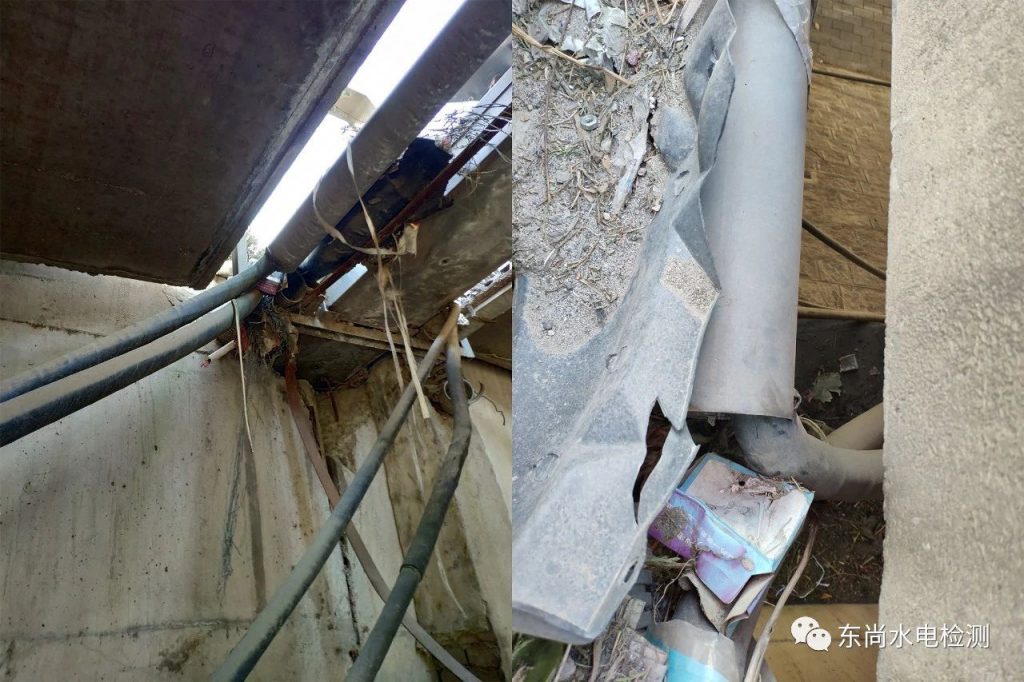

首先测试3-4之间10KV电缆故障，用电缆故障测试仪测距主机测得，电缆为短路故障，故障点在距离4号配电室60米距离的地方，由于此段电缆为架空，因此可以直接到60米处架空地方查看，迅速找到故障点！

然后查找5-6配电室之间疑似故障电缆，用低压脉冲法和高压闪络法均无法看到故障点距离。通过我公司测试人员分析得出，由于夜晚气温低下此段电缆受到潮气以至于无法用摇表摇起来。通过我公司仪器顺利将电缆中的潮气排除，重新摇得ABC三相之间和对地阻值均达到1000M以上，重新达到可送电条件。顺利将整个绕城高速北区路灯照明问题解决！

服务总结：

对于10kV高压电缆停用一段时间，由于电缆中有潮气会造成绝缘阻值降低的情况，在这种情况下用摇表无法摇得准确的绝缘阻值，只能先将电缆中的潮气排除，然后重新测出真实的绝缘阻值在进行测试和送电。我公司用专业仪器进行电缆潮气排除，为您电缆正常运行保驾护航！
